* Incluye Embolo + Pato Lubricador
La Perforadora neumática de mano 7655 es una máquina de alta eficiencia de perforación en roca, es ampliamente utilizada en la minería, obras ferroviarias, carreteras y obras hidráulicas. Se puede utilizar para perforación de roca de dureza media, perforación horizontal y orificios inclinados. Con un peso ligero, alta velocidad de perforación y fácil de operar. Es una opción rentable y económicamente buena.
| Peso | 24 Kg | Frecuencia de Impacto | 36 Hz |
| Largo x Ancho x Alto | 628x232x207 mm | Energía Impacto | 42 ~ 65 J |
| Consumo de aire | 54 L/s | Presión de Trabajo | 0.4 ~ 0.63 MPa |
| Ø Manguera de aire | 25 mm | Presión hidraulica | 0.3 MPa |
| Ø Manguera de agua | 13 mm | Torque | 12 ~ 18 Nm |
| Ø de cilindro | 76 mm | Ø apropiado de orificio | 34 ~ 45 mm |
| Carrera de Piston | 55 mm | Profundidad de Perforación | 5 Mts |
| Velocidad Perforación | 260 ~ 410 mm/min | Vástago | 22×108 mm |
| EMBOLO | LUBRICADOR | ||
| Modelo de pie avance | FT160A | Modelo Lubricador | FY250 Acrilico |
| Peso de embolo | 17 Kg | Peso | 1.2 Kg |
| Largo máximo | 3006 mm | Capacidad de aceitero | 250 ml |
| Largo mínimo | 1668 mm | ||

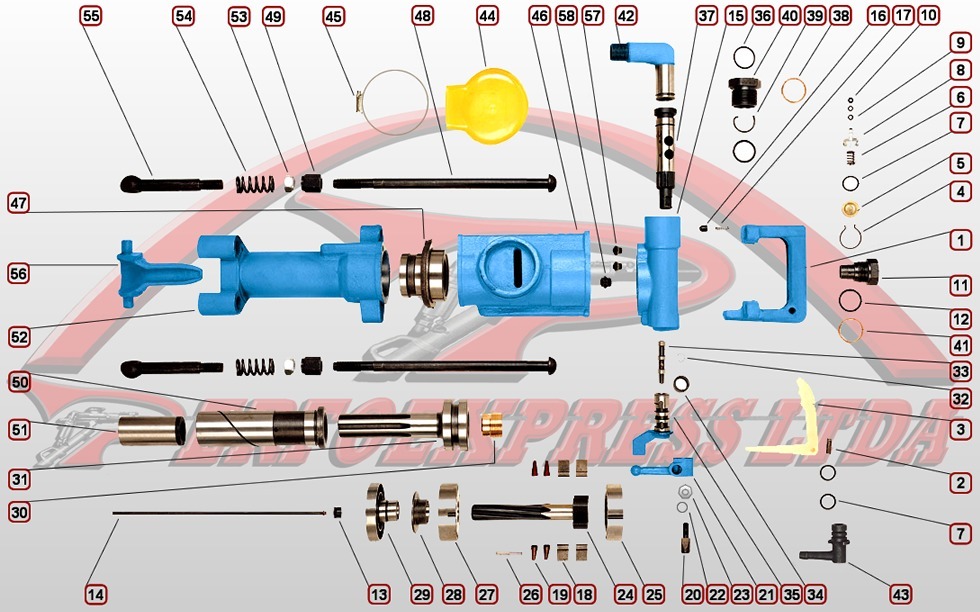

| N° | Código | Descripción |
|---|---|---|
| 1 | 7655-301 | Manilla |
| 2 | 8×25 | pasador |
| 3 | 7655-302A | Gatillo |
| 4 | YT25-334 | Seguro |
| 5 | YT25-335 | Tapa válvula |
| 6 | YT25-306 | Resorte |
| 7 | 18×3.25 | Oring |
| 8 | YT25-311 | Válvula de agua |
| 9 | 4×2.25 | Oring |
| 10 | YT25-313 | Sello válvula |
| 11 | YT25-308 | Válvula de agua |
| 12 | YT25-324 | Sello |
| 13 | 7655-304 | Goma de bombilla |
| 14 | 7655-303 | Bombilla de agua |
| 15 | 7655-319A | Culata |
| 16 | YT25-321 | Pasador |
| 17 | YT25-320 | Resorte |
| 18 | YT25-1.14 | Uñetas trinquete |
| 19 | YT25-1.15 | Resortes trinquete |
| 20 | YT25-317A | Perno pasador |
| 21 | YT25-318 | Perilla control |
| 22 | GB93-87 | Golilla presion |
| 23 | GB6172-86 | Tuerca |
| 24 | 7655-107 | Eje rifle |
| 25 | 7655-101 | Corona |
| 26 | 7655-105 | Pasador |
| 27 | 7655-102 | Cubierta de válvula |
| 28 | 7655-103 | Válvula |
| 29 | 7655-104 | Guia de válvula |
| 30 | 7655-111 | Bronce pistón |
| 31 | 7655-108A | Pistón |
| 32 | 7655-321 | Seguro |
| 33 | 7655-317 | Válvula de presión |
| 34 | 7655-320A | Goma expansión |
| 35 | 7655-318 | Válvula reguladora |
| 36 | 30×3.25 | Oring |
| 37 | 7655-308A | Válvula control |
| 38 | YT25-312 | Golilla de cobre |
| 39 | YT25-333 | Seguro codo |
| 40 | 7655-307 | Tuerca de aire |
| 41 | YT25-335 | Golilla de cobre |
| 42 | 7655-309 | Codo de aire |
| 43 | 7655-3158 | Codo de agua |
| 44 | YT27-106 | Silenciador |
| 45 | N04X | Abrazadera |
| 46 | 7655-109A | Cilindro |
| 47 | 7655-110A | Guia intermedia |
| 48 | 7655-322 | Perno lateral |
| 49 | YT24-309 | Tuerca Lateral |
| 50 | 7655-202 | Chuck |
| 51 | YT25-203 | Portabroca |
| 52 | 7655-201C | Trompa |
| 53 | GB889-80 | Tuerca freno |
| 54 | 7655-205 | Resorte de freno |
| 55 | 7655-203A | Perno de freno |
| 56 | 765- | 207A Freno perforadora |
| 57 | YT30-306 | Sello de aire |
| 58 | YT30-307 | Sello de aire |
| N° | Codigo | Descripción |
|---|---|---|
| 1 | FT160-A1 | Tuerca cabezal |
| 2 | FT160-A2 | Golilla cabezal |
| 3 | FT160-A3 | Separador cojinete |
| 4 | FT160-A4 | Guia cabezal |
| 5 | FT160-A5 | Cabezal embolo |
| 6 | FT160-A6 | Guia superior |
| 7 | FT160-A7 | Seguro guia |
| 8 | FT160-A8 | Anillo separador |
| 9 | FT160-A9 | Sopapa packing |
| 10 | FT160-AIO | Goma bombilla |
| 11 | FT160-A11 | Tubo de aluminio |
| 12 | FT160-A12 | Piston embolo |
| 13 | FT160-A13 | Guia embolo |
| 14 | FT160-A14 | Perno centro |
| 15 | FT160-A15 | Garra |
| 16 | FT160-A16 | Goma bombilla |
| 17 | FT160-10 | Manilla embolo |
| 18 | FT160-11 | Abrazadera tubo |
| 19 | FT160-12.A | Asiento inferior |
| 20 | FT140-14 | Bombilla embolo |
| 21 | FT140-16A | Guardapolvo |
| 22 | 30×3,1 | O ‘ring |
| 23 | 32×3,1 | O ‘ring |
| 24 | 38×3,5 | O «ring |
| 25 | 45×3,1 | O ‘ring |
| 26 | MIOx45 GB21-66 | Perno abrazadera |
| 27 | BMIOGB 53-66 | Tuerca perno |
| 28 | IOGB 43-66 | Golilla presion |
| 29 | 22GB93-66 | Golilla perno centro |
| 30 | 22GB-893-76 | Seguro goma bomb. |
Perfoexpress Ltda. distribuye productos para la Minería, Construcción y Transporte. Entre ellos, Perforadoras Neumáticas de procedencia China y toda la gama de repuestos, además de un amplio stock de insumos mineros.
